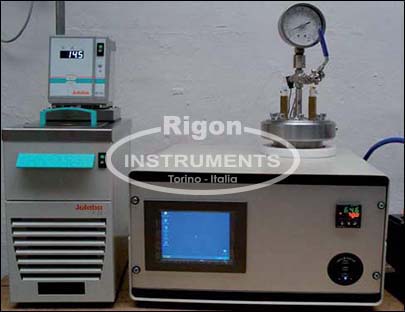

Refrigerant Extraction Tester

Instrument Description

- Eight enamelled wire specimens, shall be made into coils of 70 turns. The preparedspecimens shall be annealed in a oven with forced airrecirculation at 150°C for 15’. After cooling for 30’ the eight specimens shall be weighed together to the nearest 0,1mg.

- The eight specimens shall be placed in a 450 ml siphon cup and suspendedfrom the condenser coil in the top portion of pressure vessel below the condenser.The pressure vessel shall be assembled and charged with monochlorodifluoromethane (R22).The pressure vessel shall be placed over a controlled heating system, and the condenser water supply and drain line properly connected.The temperature of the controlled heating system and the water flow running through the condenser shall be adjusted to maintain a reflux rate from 20 to 25 discharges per hour for 6 hours.

- After completation of the extraction, the pressure vessel shall be removed from its heating source and cooled with solid carbon dioxide to liquefy the refrigerant.The pressure vessel shall be discharged carefully and opened. The coils and the siphon cup shallbe rinsed with R113 and the rinse shall be poured into the pressure vessel. The refrigerantshall be evaporated slowly to within 5 mm of the bottom of the vessel. The liquid sample shall then betransferred to a pre-dried tared aluminium weighing dish, with a 15 ml methylene chloride rinse evaporated todryness at150°C for 1h and then cooled to room temperature in a dessicator. The aluminium dish, with theresidue, shall be weighed to the nearest 0.1mg.

Instrument Property

- Unwelded AISI 316 stainless steel construction.

- Pressure gauge for internal pressure measurement with scale in Mpascal.

- Over pressure safety valve adjustable from 75 up to 350 PSI.

- Maximum working temperature 155°C.

Options

- COOL Closed circuit cooling device for coolant liquid into condenser.

- STV Air circulation oven

- BAL Analytical balance resolution 0.1 mg

- GR Graphic temperature recorder
