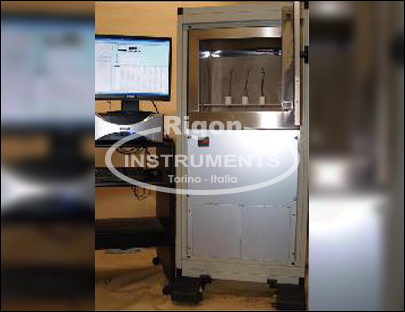

Pulse Dielectric Tester

Instrument Description

- The enamelled wire used in asynchronous motors driven by inverter suffer of relevant electrical and thermal stress, due to the resulting sine waveform applied, derived from a modulated square waveform having steep rise and fall edges tenths of nano seconds, obviously the routine tests as for example the dielectric strength test, doesn’t fully comply the requested  performances, for this reason has been necessary develop a new  test to simulate such conditions.

- Three enamelled wire samples are twisted back on themselves and the ends opened, placed in an air draught oven at the prescribed temperature, an high voltage having rise and fall edges according to the specifications is applied to each twisted pair. When the current threshold is exceeded for a given station, that station is disabled, the failure information is logged to a text file.

- Bidirectional test voltage independently adjustable from 100Vpp up to 3000Vpp

- Duty cycle adjustable from 10% up to 90%]

- Pre-selectable test time up to 100 hours

- Pulse frequency from 200 Hz up to 20KHz

- Rising edges < 10nS @ 50 pF

- Air draught oven temperature adjustable from 40℃ up to225℃

- Current threshold adjustable in each station, with individual disable

- Suitable for wire diameter range from 0,05 mm up to 2 mm

- Test fixtures for each channel, suitable for twisted pair

- Windows operative system

- Dimensions: W600×H1600×D650mm

- Power supply: 230AV 50/60Hz 2500VA

- Weight: 96KG

Options

- BAR Bar code reader

- P5 Test chamber suitable for 5 samples.
